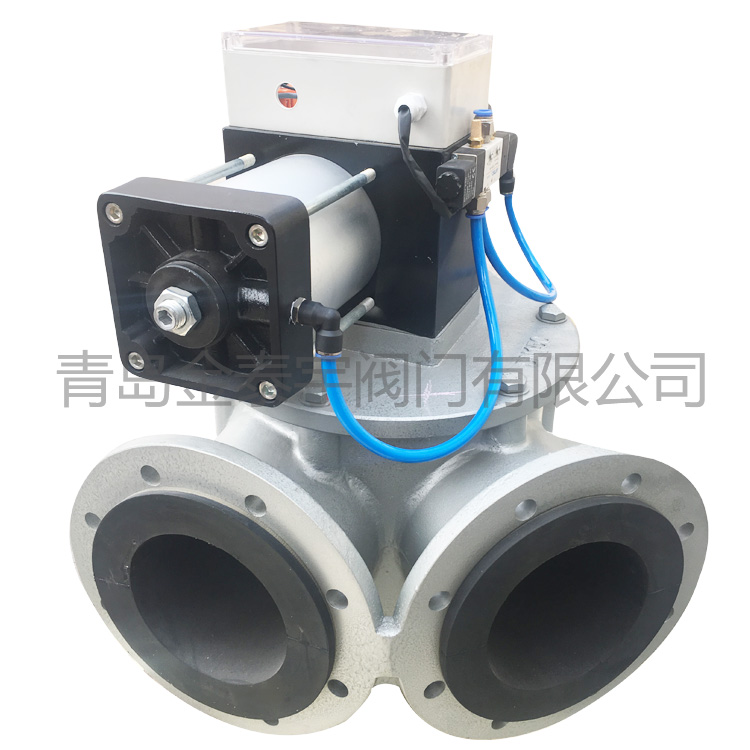

氣動蝶閥是由氣動執行器和蝶閥組成。氣動蝶閥是用隨閥柑轉動的圓形蝶板做啟閉性，以實現啟用動作的氣動閥門主要做切斷閥運用，亦可設計成具有調理或段閥兼調理的功用，目前蝶閥在低壓大中口徑管道上的運用越來越多。
氣動蝶閥的作業原理
蝶閥的蝶板裝置于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則處于全開狀態。蝶閥結構簡略、體積小、重量輕，只由少量幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡略，同時該閥門具有良好的流體操控特性。蝶閥處于完全敞開位置時，蝶板厚度是介質流經閥體時僅有的阻力，因此通過該閥門所發生的壓力降很小，故具有較好的流量操控特性。氣動蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。
